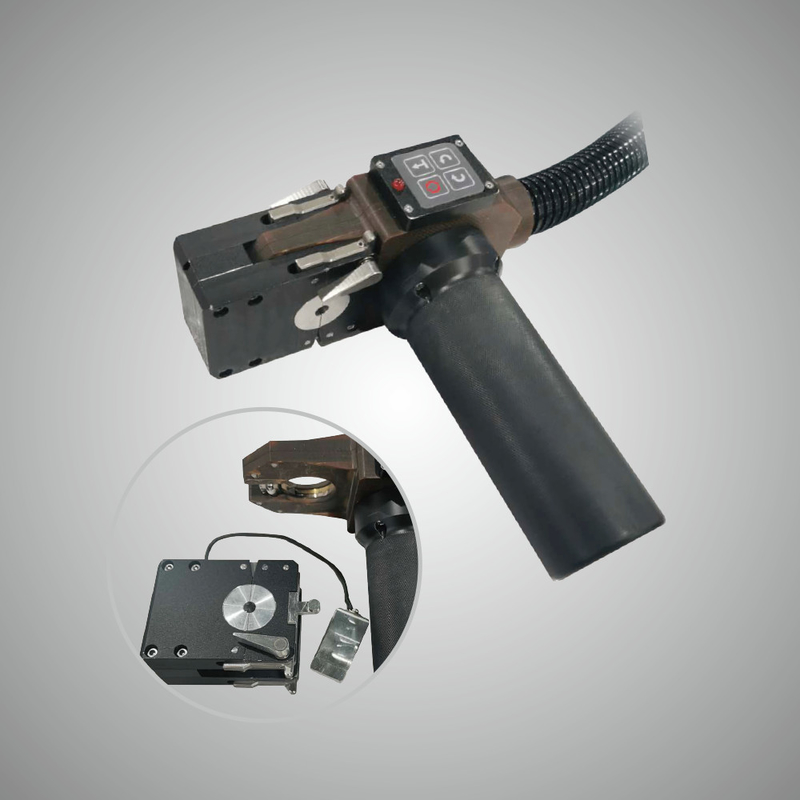

वेल्डिंग हेड विभिन्न पाइप फिटिंग्स के बट जॉइंट के लिए डिज़ाइन किया गया ऑर्बिटल ऑटोमैटिक टंगस्टन आर्क वेल्डिंग (बिना वेल्डिंग तार के) के लिए एक विशेष वेल्डिंग हेड है। वेल्डिंग से पहले, सीलिंग कैविटी को सुरक्षात्मक गैस से भरा जाता है ताकि यह सुनिश्चित हो सके कि वेल्डिंग सीम अच्छी तरह से सुरक्षित है। और ग्राहक की आवश्यकताओं के अनुसार, हम पाइप व्यास रेंज के भीतर कंपाउंड फिक्स्चर को अनुकूलित कर सकते हैं। यह फिक्स्चर सिस्टम वेल्डेड भागों की सटीक स्थिति सुनिश्चित कर सकता है, बिना पोजिशनिंग स्पॉट वेल्डिंग की आवश्यकता के, ताकि ग्राहकों को उच्च-कुशल और उच्च-गुणवत्ता वाले विशेष वेल्डिंग गन प्रदान किए जा सकें। इस मशीन का उपयोग Tube Master200, iOrbital4000, iOrbital5000 प्रोग्राम-नियंत्रित वेल्डिंग पावर स्रोतों के साथ किया जा सकता है, और यह ऑर्बिटल TIG ट्यूब/ट्यूब वेल्डिंग को सटीक रूप से महसूस कर सकता है, जिसमें वेल्डिंग परिणामों की उच्च पुनरुत्पादकता और आदर्श वेल्डिंग परिणाम होते हैं। मुख्य रूप से इलेक्ट्रॉनिक्स, इंस्ट्रूमेंटेशन, फार्मास्युटिकल, इंजीनियरिंग इंस्टॉलेशन और परमाणु ऊर्जा उद्योगों में उपयोग किया जाता है।
वेल्डिंग टॉर्च का मुख्य भाग एल्यूमीनियम से बना है, और संरचना हल्की है;
सील्ड डिज़ाइन अपनाया गया है, और सुरक्षा प्रभाव अधिक पर्याप्त है;
पेटेंटेड लचीला स्वचालित सेंट्रिंग फिक्स्चर, सटीक पोजिशनिंग;
पतली दीवार वाले कार्बन स्टील, स्टेनलेस स्टील, टाइटेनियम और टाइटेनियम मिश्र धातुओं के पाइप वेल्डिंग के लिए उपयुक्त;
सेल्फ फ्यूजन वेल्डिंग विधि;
वेल्डिंग टॉर्च पर ऑपरेशन बटन से लैस, वेल्डिंग टॉर्च का उपयोग करना आसान है और ऑन-साइट इंस्टॉलेशन के लिए उपयुक्त है।
|
TC-500 |
TC-5H | |
|
वेल्डेबल सामग्री |
कार्बन स्टील, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु |
कार्बन स्टील, स्टेनलेस स्टील, टाइटेनियम मिश्र धातु |
|
वेल्डेबल पाइप व्यास (मिमी) |
Φ6～Φ12.7 (1/4″～1/2″) |
Φ3～Φ12.7 |
|
टंगस्टन इलेक्ट्रोड व्यास (मिमी) |
Φ1.0 |
￠1.6 |
|
स्पिनिंग गति (आरपीएम) |
0.6～12 |
0.7～14.2 |
|
सुरक्षात्मक गैस |
आर्गन |
आर्गन |
|
कूलिंग विधि |
एयर कूलिंग |
एयर कूलिंग |
|
कूलिंग फ्लो (मिली/मिनट) |
||
|
रेटेड करंट |
30A ड्यूटी साइकिल 60% |
30A ड्यूटी साइकिल 100% |
|
मुख्य आयाम (मिमी) |
||
|
A |
65 |
57 |
|
B |
24 |
51 |
|
C |
12.5 |
38 |
|
D |
314 |
186 |
|
वजन (किलो) |
1.3 (केबल के बिना) |
1 (केबल के बिना) |
|
आयाम (मिमी) |
314×65×42 |
186*57*38 |
